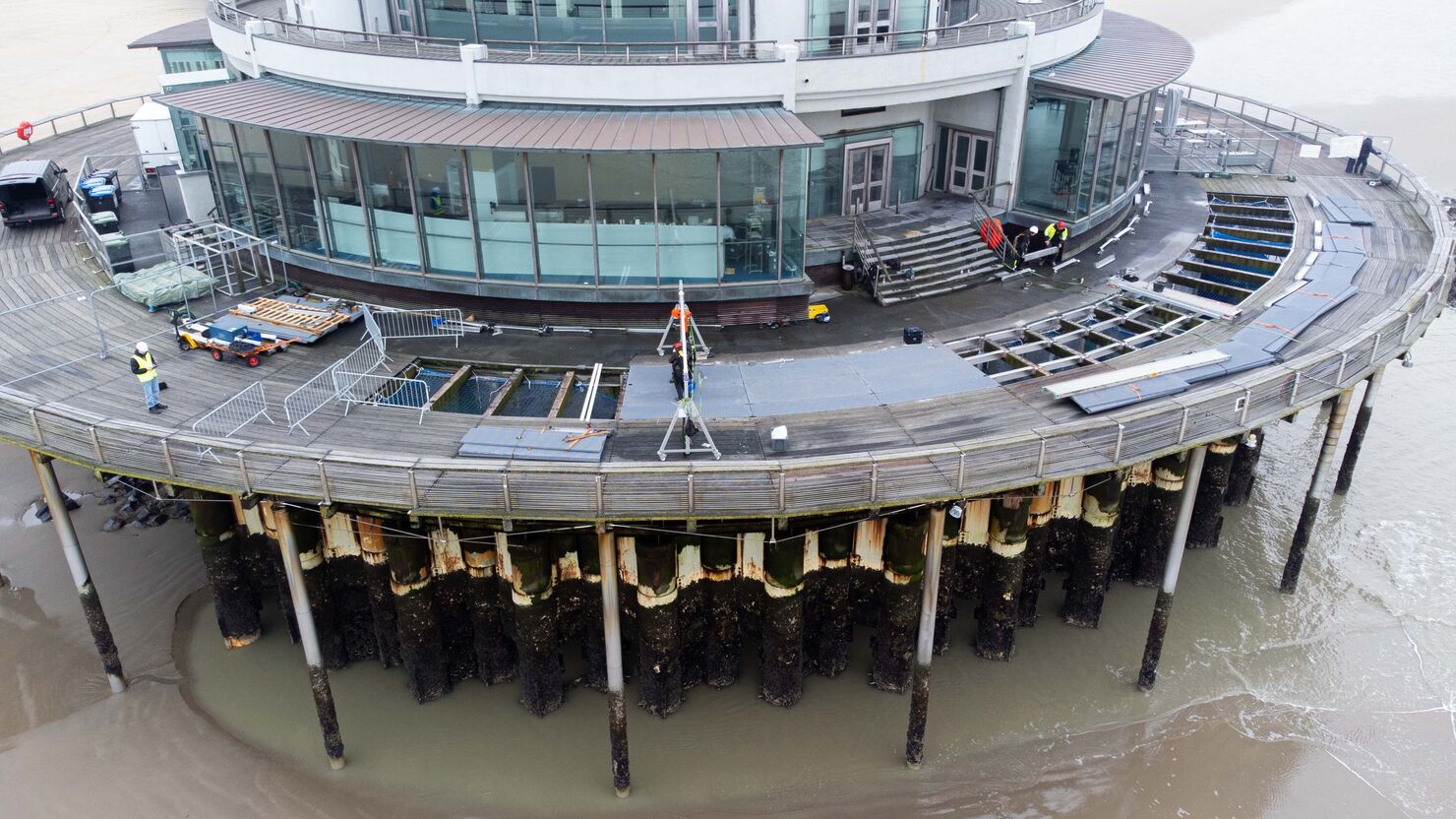

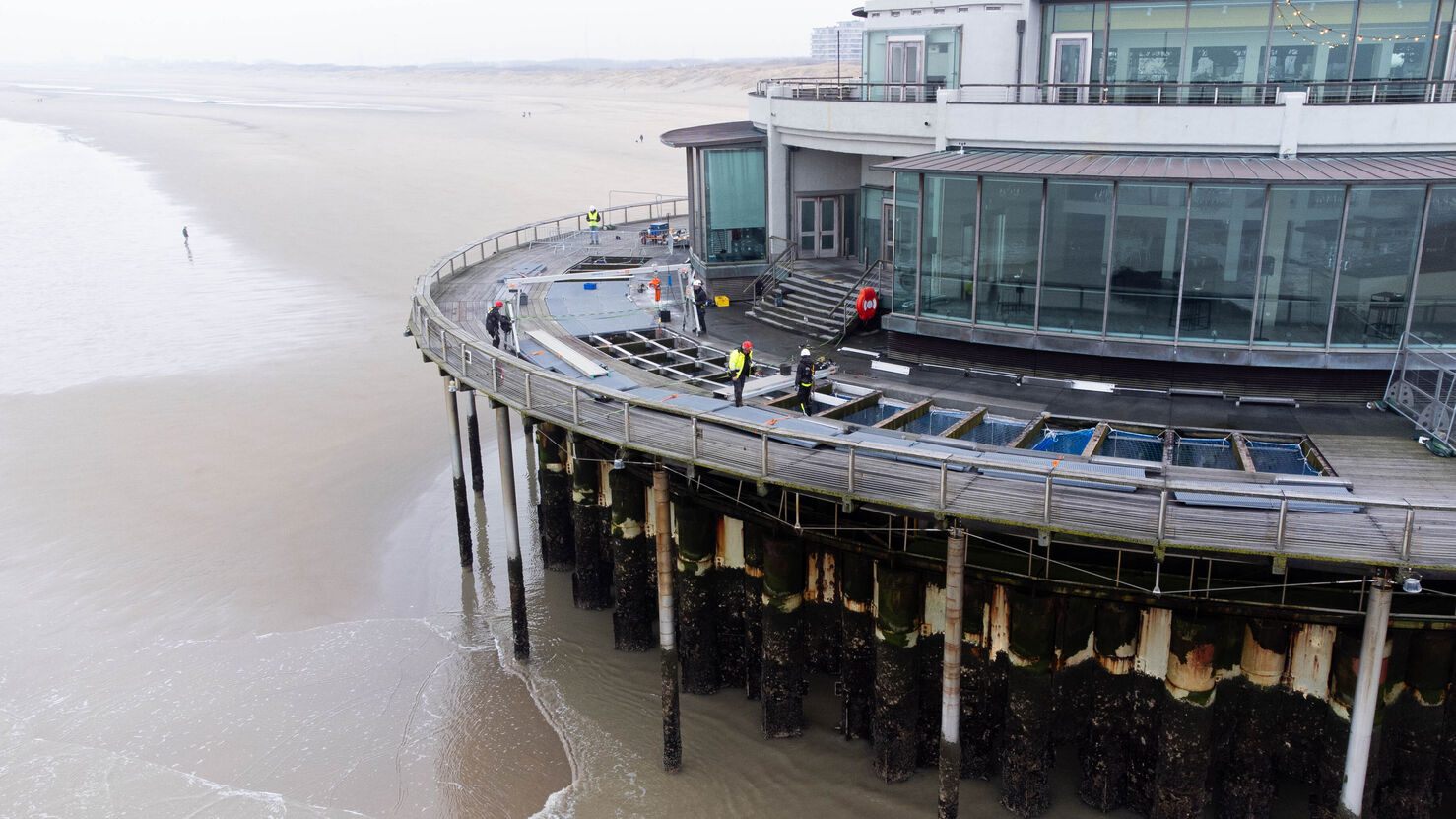

GVK-roosters verminderen golfdruk op pier in Blankenberge

Doel

De houten terrasconstructie van de pier in Blankenberge duurzaam beschermen tegen de impact van hoogtij en golfslag.

Ongeveer 10 jaar geleden werd reeds een proefopstelling met GVK-roosters geplaatst om het effect van golfimpact te vergelijken met houten panelen. Die test wees uit dat golven door de roosters heen kunnen bewegen, waardoor de drukopbouw aanzienlijk vermindert. Op basis van dit positieve resultaat werd gekozen voor een definitieve uitvoering in glasvezelversterkte kunststof (GVK).

Probleem-oplossing

Probleem:

Bij hoogtij slaan de golven tegen de onderzijde van de pier. Het water bouwt druk op onder het gesloten houten dek en slaat vervolgens met een grote kracht naar boven. Deze opwaartse druk zorgde ervoor dat de houten panelen loskwamen. Naast structurele schade ontstond hierdoor ook een veiligheidsrisico.

Oplossing:

De houten planken werden opnieuw stevig opgebouwd en afgewerkt met hars.

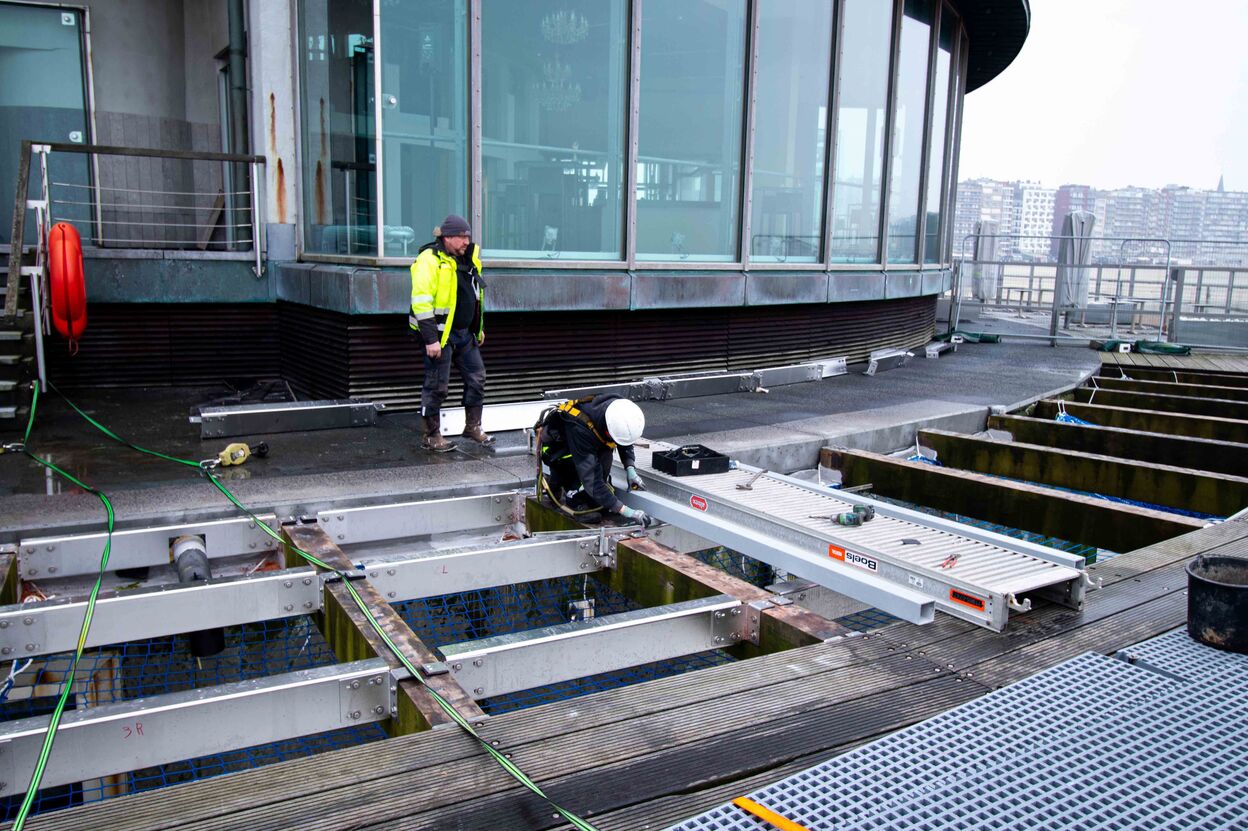

We plaatsten daarnaast ook inox A8-beugels met een specifieke legering (inox RVS318LN – 1.4462 + elektrolytische gepolijst) die bestand zijn tegen maritieme corrosie. Alle overige inox profielen werden ook door ons gemonteerd.

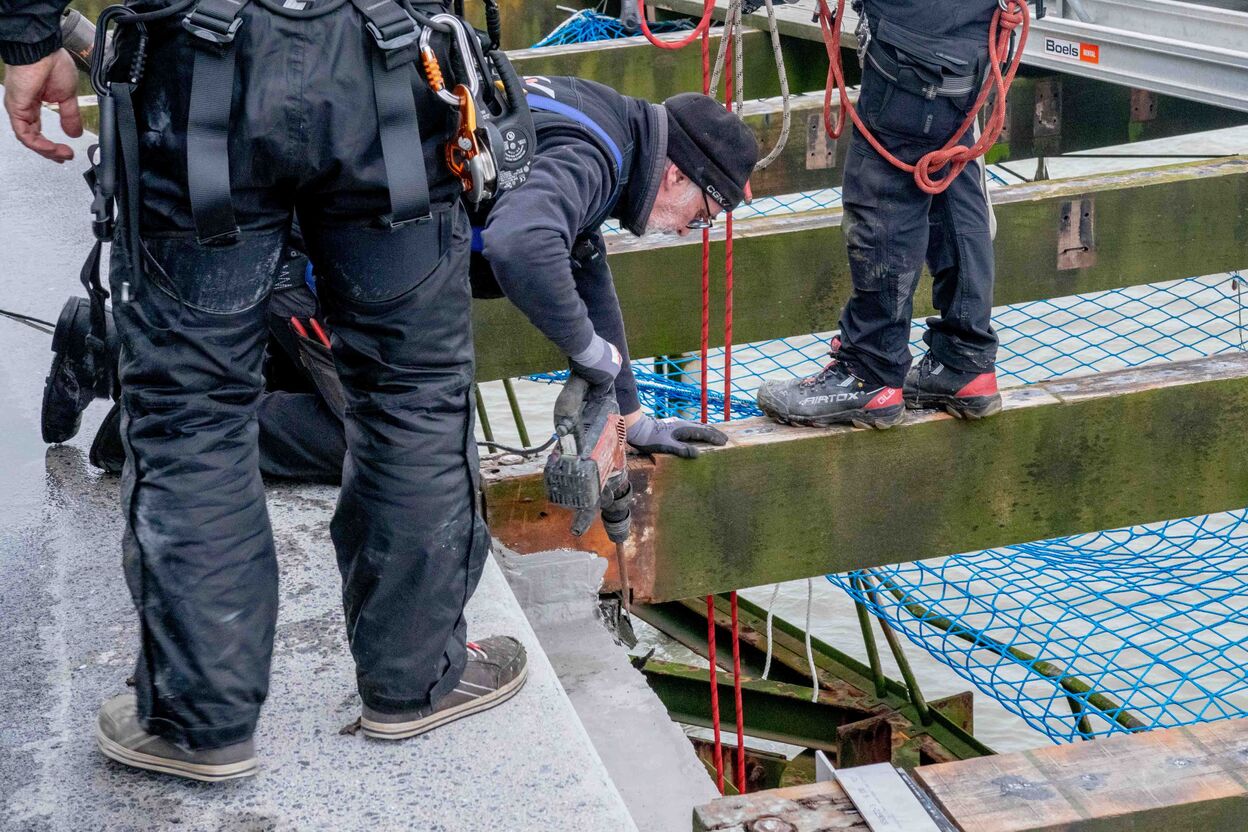

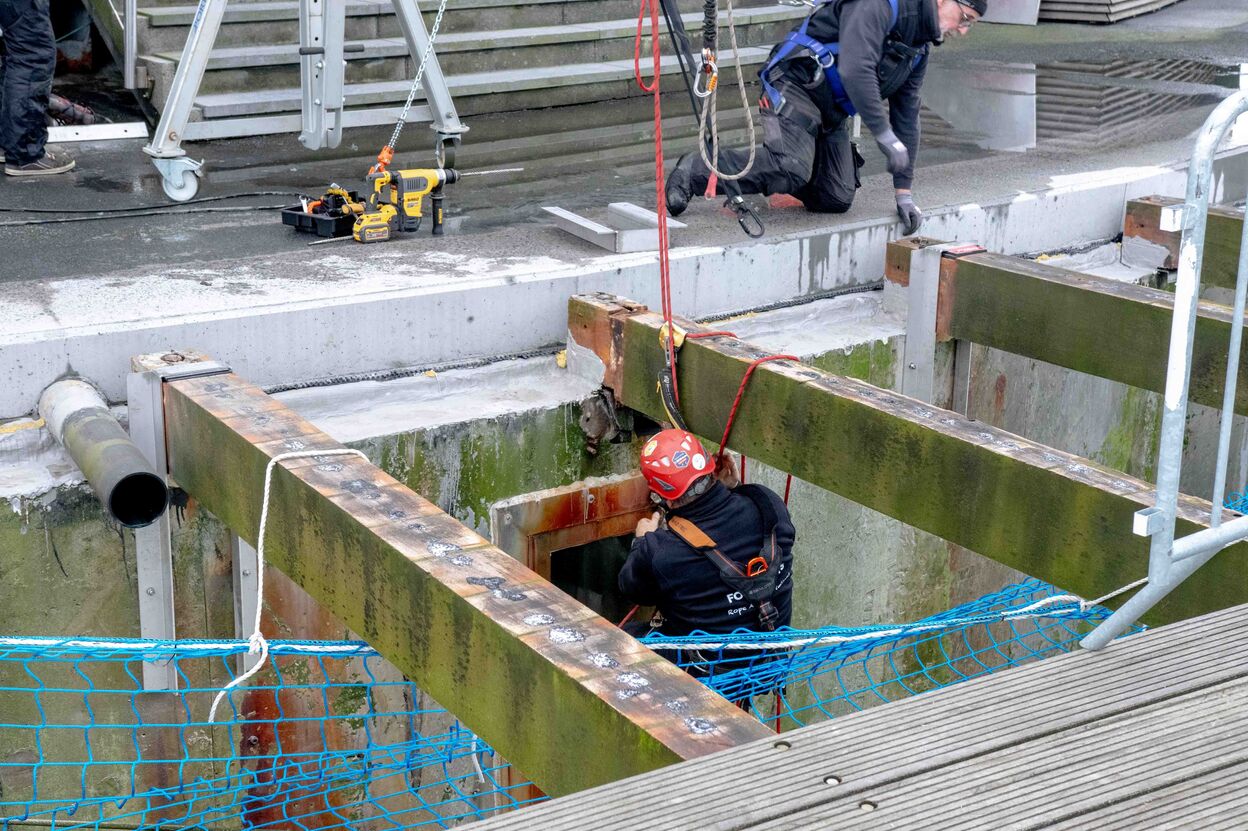

Daarnaast werd een nieuw stuk beton gegoten en bevestigd met speciale beugels, geplaatst door het gespecialiseerde team For Heights BV. Voor dit stuntwerk moesten ze zich met touwen aan de pier vasthechten.

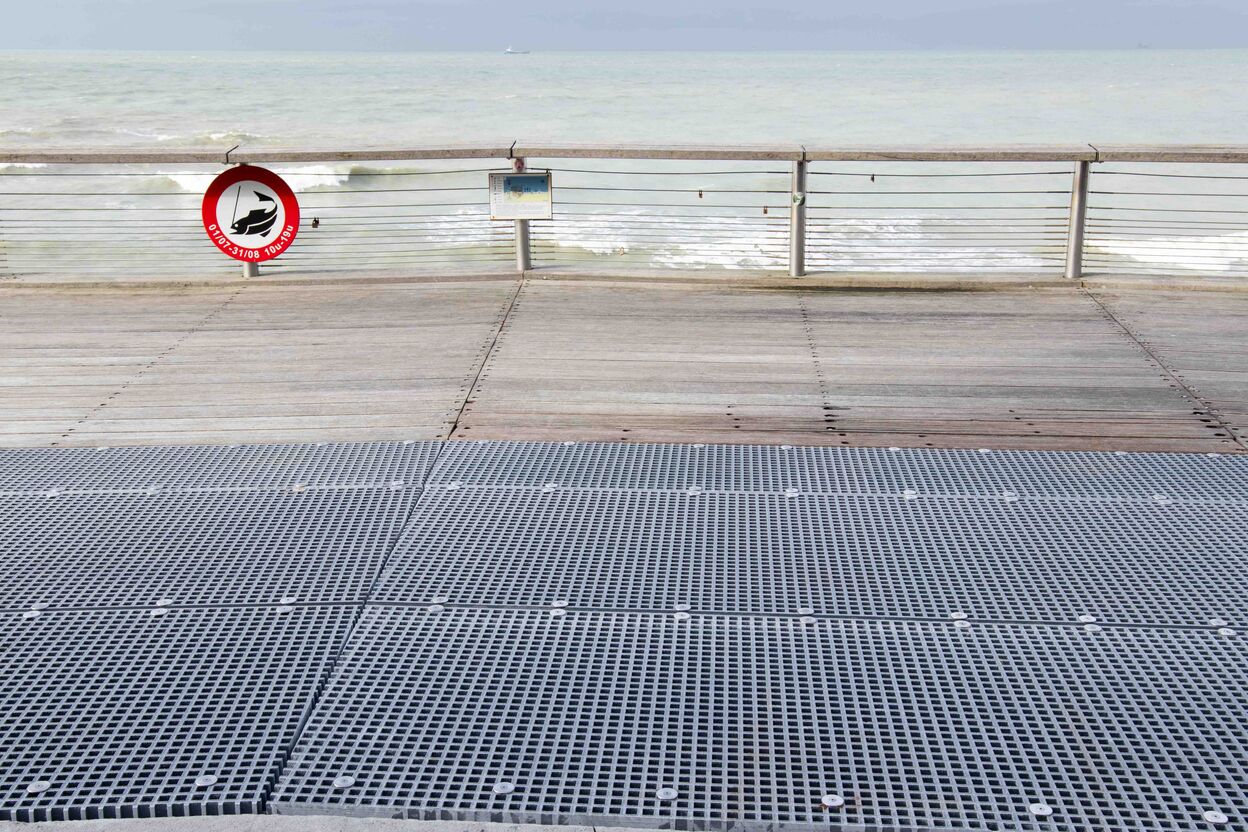

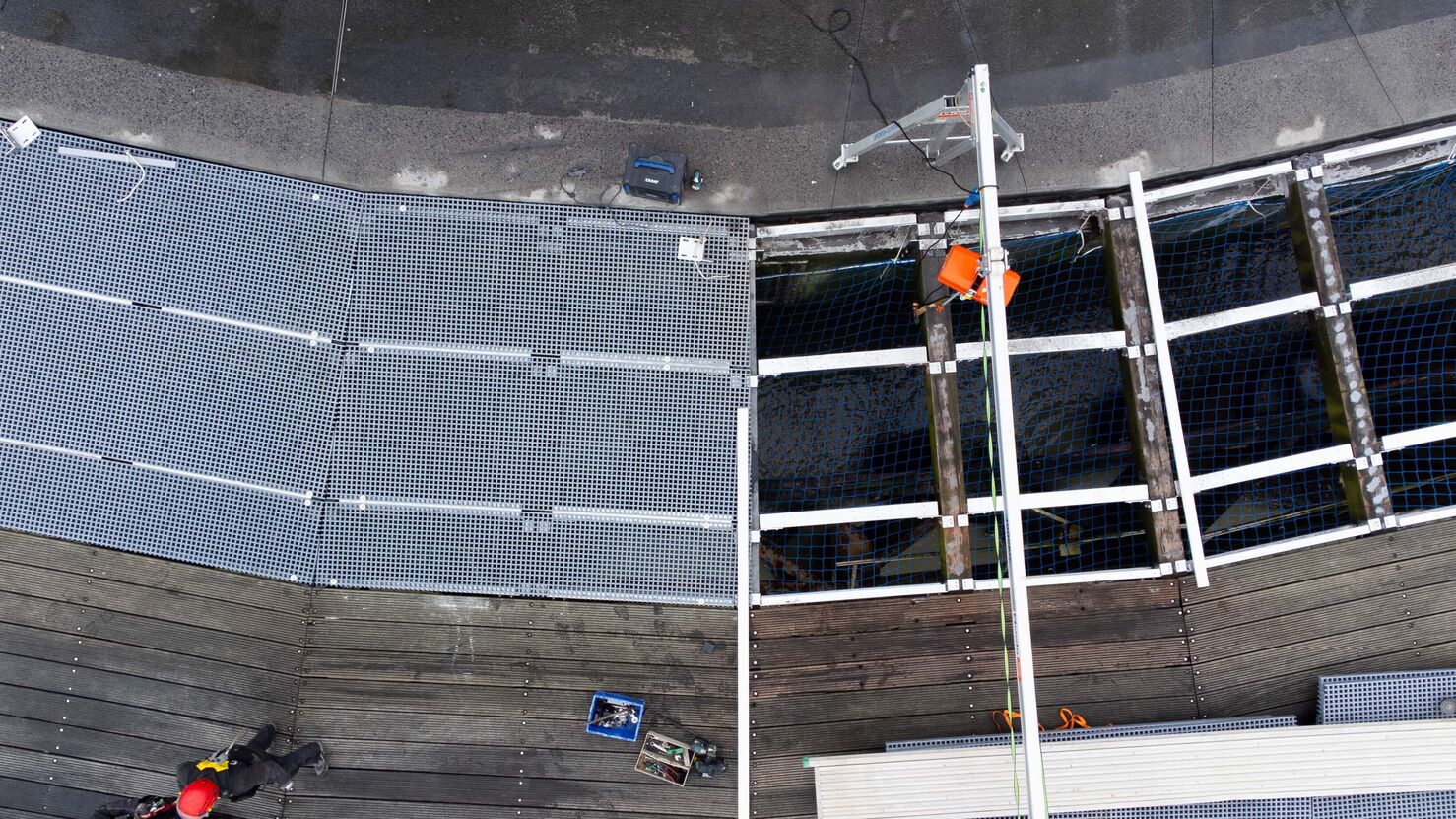

Ons CGK-team leverde en plaatste isophtaal GVK-roosters met een speciale hars die optimaal bestand is tegen zoutwaterbelasting. Bovendien hebben ze een:

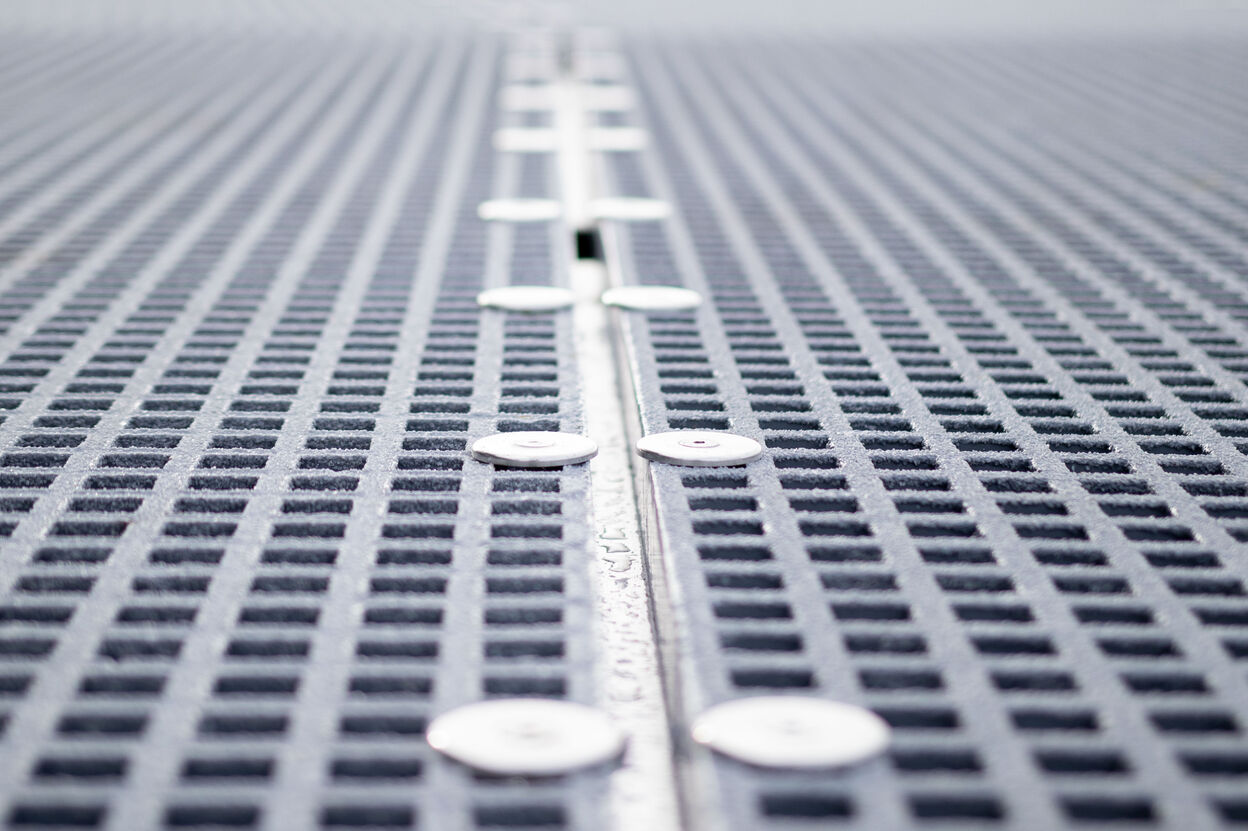

• Waterdoorlatende structuur, waardoor golfdruk vermindert
• Kleine maasgrootte, om te vermijden dat bezoekers voorwerpen verliezen in zee
• Kwarts antislipafwerking, geïntegreerd in de hars voor maximale veiligheid
• Hoge mechanische sterkte, geschikt voor intensief gebruik

De omstandigheden maakten het project extra uitdagend:

• Agressieve zoutwateromgeving

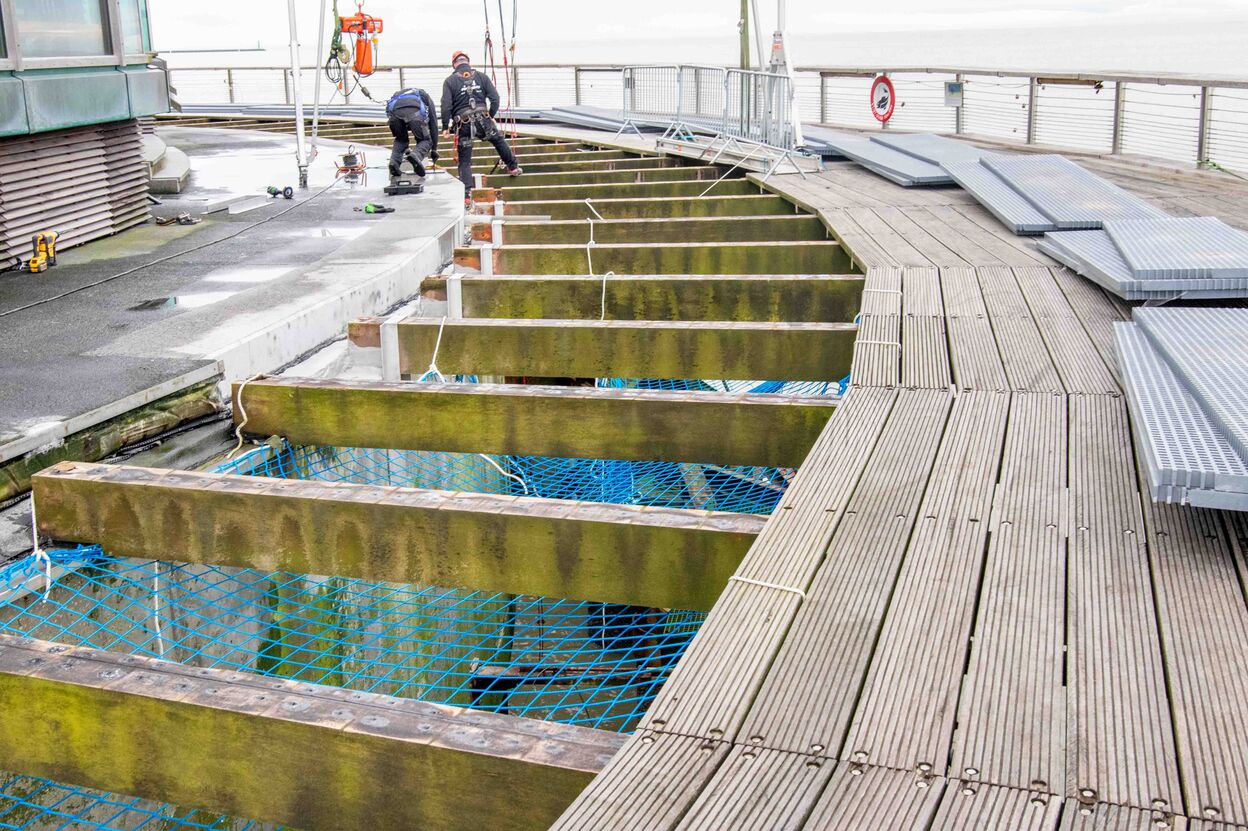

• Zeer harde, door zout aangetaste dwarse balken waarin moeilijk geboord kon worden.

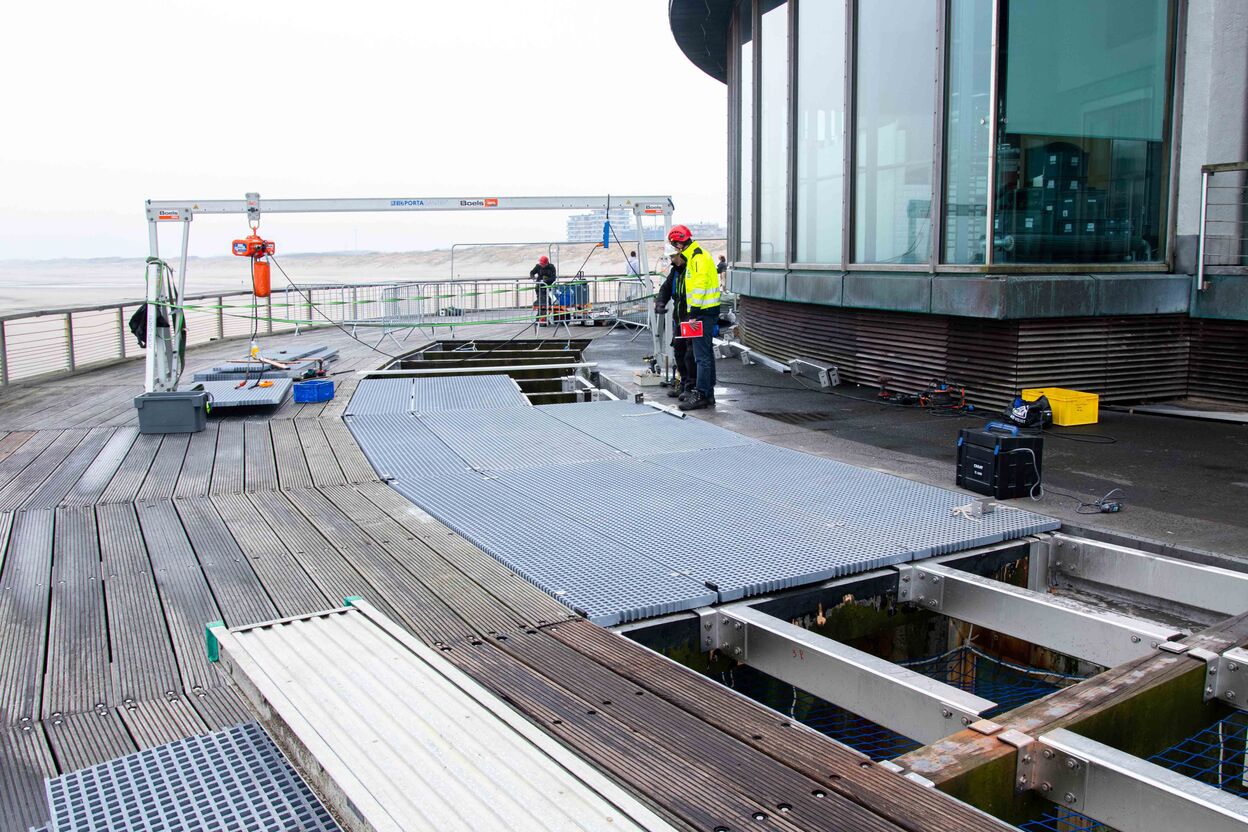

• Zware roosterelementen (± 160 kg per stuk), waardoor we moesten werken met aangepaste hijstoestellen.
• We konden enkel werken bij mooi weer

Resultaat:

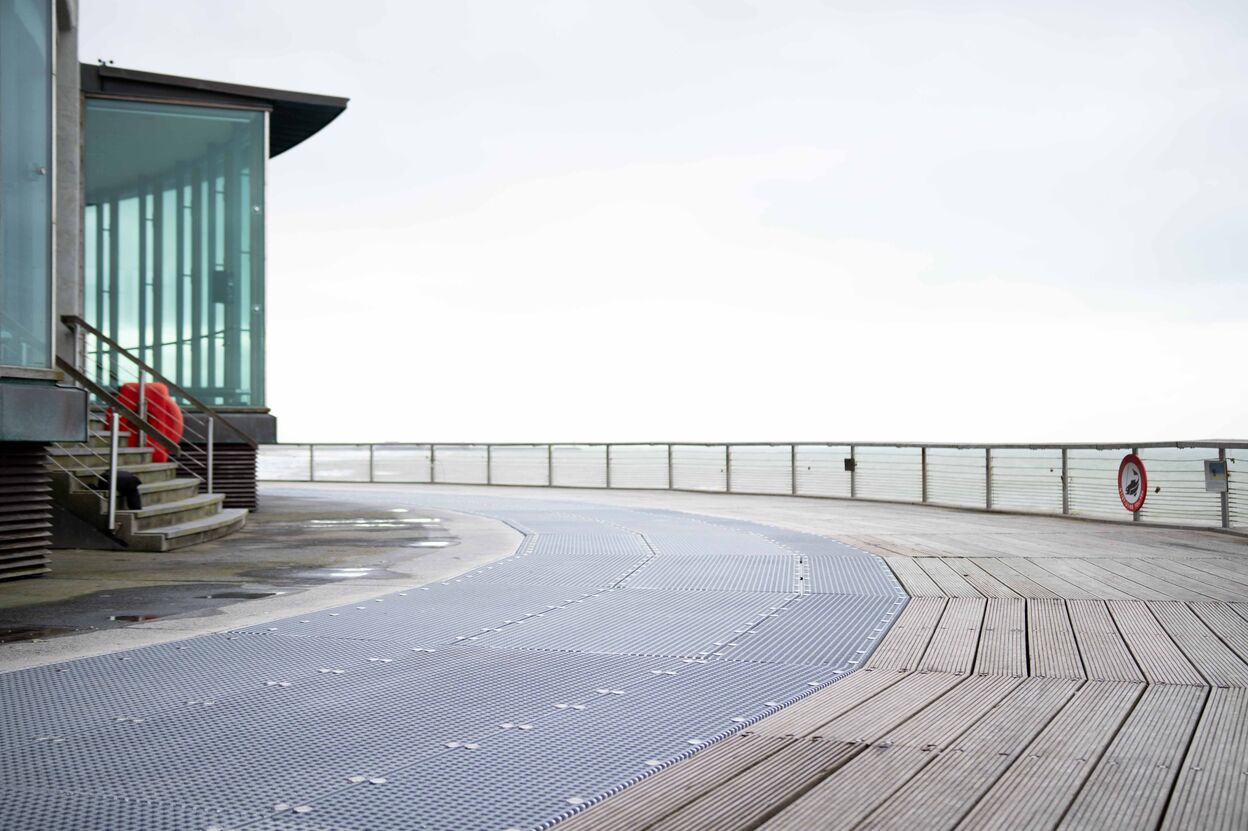

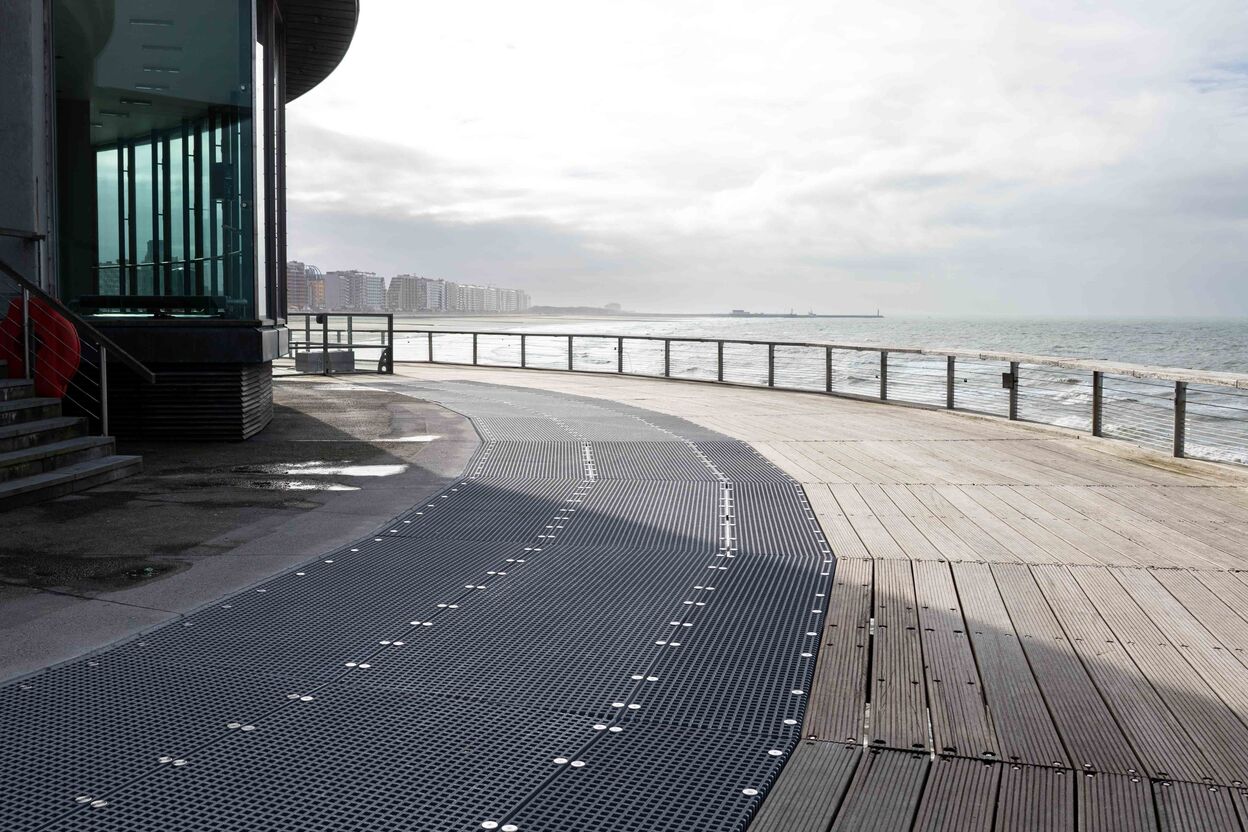

Door de isophtaal GVK-roosters is de golfdruk onder de pier van Blankenberge aanzienlijk verminderd. Bovendien is de terrasconstructie duurzaam beschermd tegen de agressieve maritieme omstandigheden en opnieuw veilig voor intensief gebruik.
